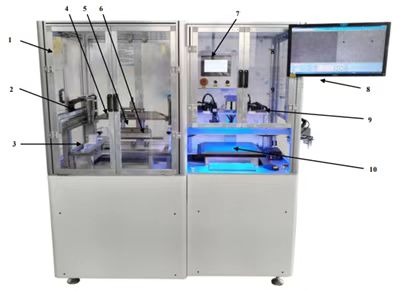

KT-255ECCD视觉对位自动网印机

机器外形尺寸

长1500×宽840×高1620mm

印刷面积

最大 250×250mm/ 最小 40*50mm

基板厚度

0.05 mm～5.0mm

膜厚均匀度

﹤±0.001mm

使用电源

三相、220V、 50Hz 3.0KW

空压

0～6kgf/cm² PSI

（含空压储气筒，保持机械气压稳

2、印刷台板

印刷台板尺寸

360mm×360mm

台面吸风面积

260×260mm

台面进出重复精度

0.001mm（伺服+滚珠丝杆）

台面输/送方向

左右

印刷工作台调节量

X：±4mm，Y：±4mm，θ：±2°

台面对位精度

﹤±0.002mm

重复印刷精度

﹤±0.005mm

台面平面精度

﹤±0.015mm

台面与刮刀平行度

﹤±0.02mm

台面与网框夹平行度

﹤±0.02mm

台面进出速度

10～1500mm/s（可设定）

平台最大升降行程

15mm

台板传动

伺服马达+线性滑轨+滚珠丝杆

（保证低速移动无寸动现象）

台面材质

根据客户需求配置

自动卷纸功能

（选配）

自动对位装置

CCD自动定位

自动供给与收纳

自动（根据客户需求）

3、印刷座

印刷模式

印刷座固定

印刷速度

0～1200mm（每秒）

印刷压力

0～20kg/cm²

刮印行程

0～300mm（数字设定）

印刷马达

行程设定

刮刀高度调整

20mm

刮刀角度

-30°～30°

回墨刀高度调整

20mm

回墨刀角度

-30°～30°

刮刀两侧调节水平

有

印刷传动

伺服马达

4、网框座

网框最大尺寸

550×550mm

网框厚度

25～50mm

网版固定

4 点气缸锁板

网版座

固定

网版与桌面间隙

0～15mm

网版自动清扫

（选配）
